آهنربای شاتر چگونه کار می کند؟

مکانیزم کار آهنربا

آهنرباهای شاتر از طریق نیروی مغناطیسی کنترل شده برای تأمین فرم های بتونی کار کنید. در اینجا یک مرحله به مرحله از عملکرد آنها وجود دارد:

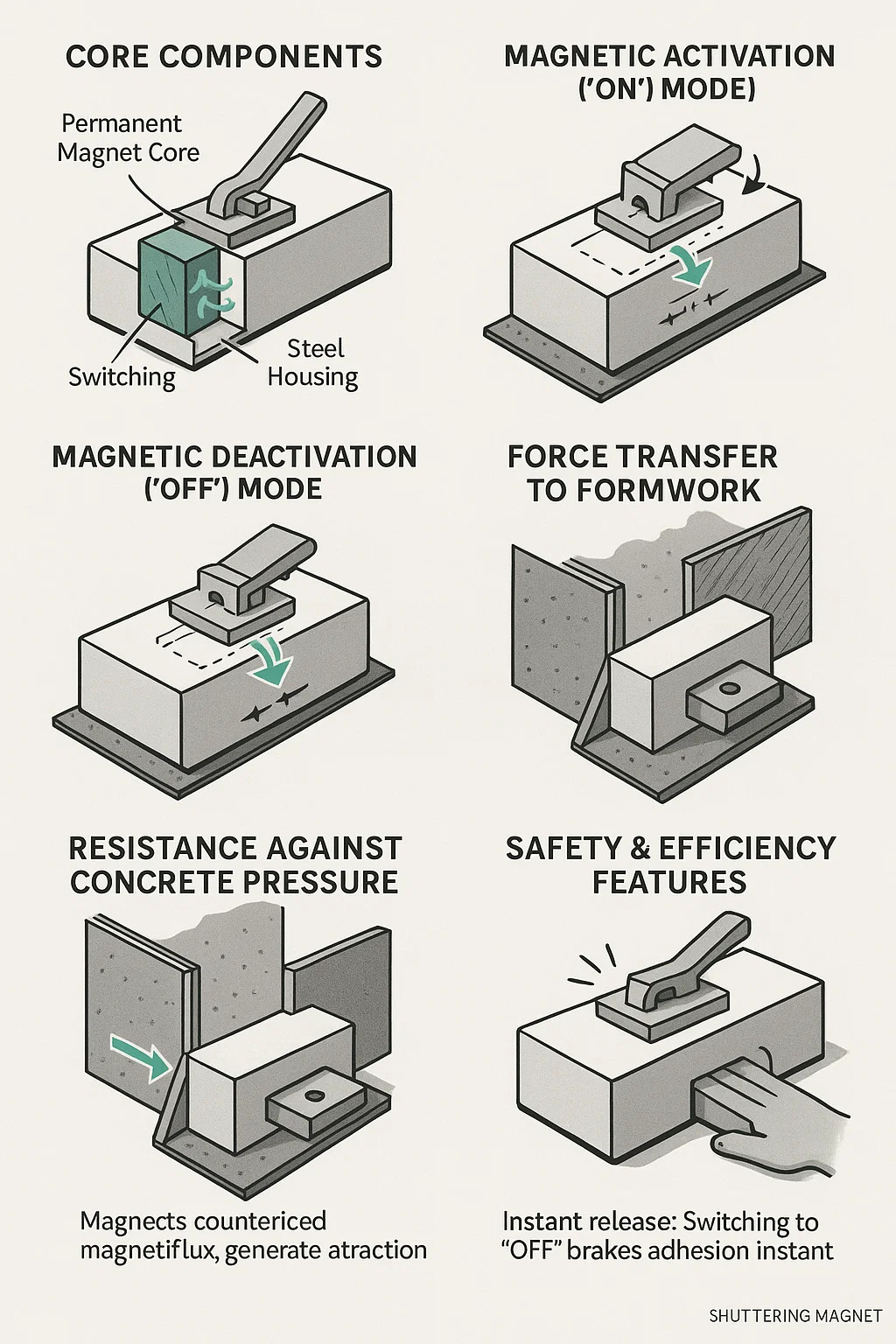

1. اجزای اصلی
هسته آهنربای دائمی: از مواد با استحکام بالا (به عنوان مثال ، نئودیمیوم) ساخته شده است که یک میدان مغناطیسی ثابت ایجاد می کند.
محفظه فولادی: آهنربا را محصور می کند ، شار مغناطیسی را به سمت سطح تماس هدایت و تقویت می کند.
مکانیسم تعویض: اهرم یا دکمه ای که صفحات فولادی داخلی را تغییر می دهد تا میدان مغناطیسی را هدایت کند.

2. فعال سازی مغناطیسی (حالت "در")
هنگامی که سوئیچ درگیر است ، صفحات فولادی داخلی با شار مغناطیسی کانال به سمت خارج می شوند.
میدان مغناطیسی از طریق محفظه فولادی جریان می یابد → با فرمت فولادی تماس می گیرد - یک مدار مغناطیسی بسته ایجاد می کند.
نتیجه: چسبندگی مغناطیسی قوی پانل های قالب را به هم قفل می کند.

3. غیرفعال سازی مغناطیسی (حالت "خاموش")
چرخاندن صفحات داخلی سوئیچ برای ایجاد یک مسیر اتصال کوتاه در داخل آهنربا.
شار مغناطیسی در داخل مجدداً مورد استفاده قرار می گیرد و از سطح تماس دور می شود.
نتیجه: نیروی مغناطیسی خارجی به نزدیک به صفر کاهش می یابد و امکان حذف آسان را فراهم می کند.

4. انتقال نیرو به قالب
سطح تماس آهنربا باید به مواد فرومغناطیسی (فرم های فولادی یا صفحات تعبیه شده) وصل شود.
شار مغناطیسی به فولاد نفوذ می کند ، و جذب متناسب با:
قدرت آهنربا
مسطح منطقه تماس.
عدم وجود زنگ زدگی/آوار.

5. مقاومت در برابر فشار بتن
در حین ریختن ، بتن مایع فشار جانبی را بر روی اشکال وارد می کند.
آهن ربا این را توسط:
توزیع نیروی در امتداد سطح فرم فولاد.
جلوگیری از جدایی فرم یا "انفجار".

6. ویژگی های ایمنی و کارآیی
انتشار فوری: تغییر به "خاموش" فوراً چسبندگی را می شکند.
بدون مغناطیس باقیمانده: برخلاف الکترومغناطیسی ، انواع دائمی پس از غیرفعال کردن ، هیچ میدان طولانی باقی نمی ماند.
دست زدن به فیزیکی: شیارها/دستگیره ها از تماس با انگشتان دست در هنگام قرار دادن جلوگیری می کنند.
