وقتی صحبت از ساخت و ساز بتن سازه ای می شود، بستن صحیح فولاد تقویتکننده یکی از حیاتیترین مراحلی است که تعیین میکند آیا یک سازه طی دههها ایمن عمل میکند یا خیر. . چه بر روی پانل های پیش ساخته، دال های ریخته گری شده در محل یا مجموعه های تیر پیچیده کار می کنید، نحوه اتصال میلگرد مستقیماً بر انتقال بار، قوام پوشش بتن و دوام طولانی مدت تأثیر می گذارد. پاسخ کوتاه: از سیم کشی مناسب استفاده کنید، الگوی مناسب اتصال را برای نوع اتصال اعمال کنید، حداقل پوشش بتنی 1.5 اینچی را حفظ کنید و همیشه کار گره زدن خود را با کیفیت جفت کنید. لوازم جانبی بتن پیش ساخته که برای کاربرد خاص مهندسی شده اند.
این راهنما به تمام جنبههای بستن فولاد تقویتکننده میپردازد - از سیمسنجها و ابزارهای اتصال گرفته تا نحوه تعامل لوازم جانبی مانند صندلیهای میله، جداکنندهها و جفتکنندههای مکانیکی با مجموعه میلگرد شما. اگر در حال مشخص کردن، ساختن یا بازرسی بتن مسلح هستید، این اطلاعاتی است که نیاز دارید.
چرا بستن فولاد تقویتکننده به درستی بیش از آن چیزی که بیشتر مردم فکر میکنند اهمیت دارد؟
میلگردها از نظر مهندسی ساختاری ندارند - آنها بار را حمل نمی کنند. اما آنها قفس را در هنگام بتن ریزی کنار هم نگه می دارند و از جابجایی میله ها تحت ارتعاش ویبراتور بتن یا وزن و جریان بتن تازه جلوگیری می کنند. یک نوار ناهماهنگ توسط زوج نیم اینچ می تواند عمق موثر مقطع پرتو را 5 تا 10 درصد کاهش دهد. ، به طور معنی داری ظرفیت خمشی را بدون هیچ نشانه قابل مشاهده ای از مشکل کاهش می دهد.
پیامدها در تولید بتن پیش ساخته، که در آن تحملهای ابعادی محکم استاندارد هستند، ترکیب میشوند. پانل های پیش ساخته، تیرهای پل و ستون های سازه ای با موقعیت های میلگرد به کسری از یک اینچ طراحی شده اند. اتصالات شل که به میلهها اجازه میدهد قبل از گیرش بتنی جابجا شوند، میتواند منجر به اجزای خارج از تحمل شود که در بازرسیهای کیفیت ناموفق هستند - یا بدتر از آن، بازرسی را پشت سر میگذارند و عملکرد ضعیفی دارند.
فراتر از کنترل ابعادی، قفس هایی که به درستی گره خورده اند از قرارگیری ثابت پشتیبانی می کنند لوازم جانبی بتن پیش ساخته مانند درج های بالابر، صفحات لنگر، صفحات تعبیه شده و آستین ها. این لوازم جانبی برای ماندن در موقعیت خود به قفس های میلگرد سفت و سخت متکی هستند. یک قفس با گره ضعیف، درج نامناسبی است، و این به معنای مشکلات میدانی است: اتصالات نامناسب، درجه بندی بار نامناسب، و تعمیر پرهزینه.
سیم کراوات: انواع، سنج ها و زمان استفاده از هر کدام
رایج ترین ماده برای بستن فولاد تقویت کننده، سیم سیاه آنیل شده است که به آن سیم سیاه نرم نیز می گویند. نرمی آن پس از بازپخت اجازه می دهد تا بدون شکستگی آن را محکم بپیچانید و در محیط های خشک به خوبی در برابر خوردگی مقاومت می کند. محدوده سنج استاندارد برای بستن میلگرد است 16 تا 18 AWG (سیم سنج آمریکایی) ، با 16.5 AWG که بیشترین استفاده را در ساخت و ساز تجاری دارد.
انواع سیم بر اساس کاربرد
| نوع سیم | سنج | بهترین برنامه | یادداشت ها |
| سیم سیاه آنیل شده | 16-18 AWG | دال عمومی، دیوار، ستون کاری | مقرون به صرفه ترین، به طور گسترده در دسترس است |
| سیم گالوانیزه | 16 AWG | مناطق دریایی، ساحلی، با رطوبت بالا | هزینه بالاتر، مقاومت در برابر خوردگی بهتر |
| سیم فولادی ضد زنگ | 16-18 AWG | قفس های میلگرد با روکش اپوکسی یا ضد زنگ | از خوردگی گالوانیکی بین فلزات غیر مشابه جلوگیری می کند |
| سیم کراوات از قبل بریده شده (کویل) | 16.5 AWG | ابزار گره زنی اتوماتیک، کار با حجم بالا | با ابزارهای کراوات با باتری کار می کند |
جدول 1: انواع سیم کشی متداول و کاربردهای توصیه شده آنها در تقویت کار فولادی
یک نکته عملی از میدان: از استفاده از سیمی که برای ترکیب میله خیلی سنگین است خودداری کنید. بستن میله های شماره 4 با سیم 14 AWG باعث ایجاد دم های پیچشی می شود که در ناحیه پوشش بیرون زده است. دم های پیچشی باید همیشه به سمت داخل خم شوند - به سمت بدنه قفس - تا به سطح بتن مهاجرت نکنند و باعث زنگ زدگی یا پوسته پوسته شدن نشوند.
الگوهای استاندارد کراوات و محل استفاده از آنها
در عمل تقویت فولاد شش الگوی کراوات شناخته شده وجود دارد که هر کدام برای یک هندسه اتصال یا نیاز ساختاری خاص مناسب هستند. دانستن اینکه کدام مورد را اعمال کنید، ضایعات سیم را کاهش می دهد، سرعت تولید را افزایش می دهد، و تضمین می کند که بند در واقع تحت نیروهای قرار دادن بتن باقی می ماند.
کراوات اسنپ
اسنپ تای (که کراوات ساده نیز نامیده می شود) سریع ترین اجرا است و برای تقاطع میله ها در دال ها و دیوارهای مسطح که میله ها در 90 درجه از هم عبور می کنند و اتصال در معرض لرزش شدید قرار نمی گیرد مناسب است. سیم را دور هر دو میله حلقه کنید، انتهای آن را از هم عبور دهید و با یک ابزار قلاب بچرخانید تا محکم شود. برای یک آهنکار باتجربه کمتر از 3 ثانیه در هر تساوی طول میکشد. با این حال، اتصالات محکم برای تقاطع ها در نزدیکی اتصالات ساختمانی یا در مکان هایی که میله ها باید به طور دقیق نگه داشته شوند مناسب نیستند - آنها امکان چرخش جزئی را تحت فشار می دهند.
کراوات زین
برای تقاطع هایی که نیاز به مقاومت در برابر حرکت بیشتری دارند - به ویژه حلقه های قفس ستونی که به میله های عمودی گره خورده اند - بند زین سیم را قبل از چرخاندن در زیر میله عبور و روی میله بالایی در دو طرف می پیچد. این یک تماس چهار نقطه ای ایجاد می کند که در برابر چرخش میله بسیار بهتر از یک بند کش مقاومت می کند. اکثر مشخصات قفس ستون نیاز به اتصالات زین در حداقل هر سه تقاطع دارند، با اتصالات محکم در جاهای دیگر مجاز است.
تساوی فیگور هشت
عمدتاً در جاهایی که میلهها در زوایایی غیر از 90 درجه تلاقی میکنند یا جایی که به یک اتصال خاص مطمئن نیاز است استفاده میشود. سیم قبل از چرخاندن از اطراف هر دو میله به شکل هشت عبور می کند. این بند همچنین برای تقویت برشی مورب در تیرها و برای اتصالات در گوشه های قفس ستون ترجیح داده می شود. سیم و زمان بیشتری طول می کشد، اما اتصال قابل توجهی سفت تر ایجاد می کند.
کراوات بپیچ و زین
مجموعههای قفسهای سنگین - مانند آنهایی که در کلاهکهای پایه پل یا تیرهای پیش ساخته بزرگ هستند - اغلب پیوندهای بستهبندی و زین را مشخص میکنند. سیم قبل از اینکه روی میله بالایی کشیده شود و بپیچد، کاملاً دور میله پایینی می پیچد. این ایمن ترین الگوی اتصال دستی است و توسط برخی از مشخصات DOT برای تقویت اولیه در اعضای پل مورد نیاز است.
کراوات اسنپ with Kick (Double-Loop)
تغییری در بند کش که در آن سیم قبل از بسته بندی دو برابر می شود. رایج در پایه های حصیری که میله ها بزرگ هستند (شماره 8 و بالاتر) و یک رشته سیم واحد نیروی گیره کافی را ایجاد نمی کند. دوبرابر کردن سیم به طور موثر نیروی نگهدارنده در محل اتصال را دو برابر می کند.
ابزارهای بستن: از قلاب دستی تا ماشین های با باتری
ابزار مناسب بستن زمان کار را به طور چشمگیری کاهش می دهد. در یک دال بزرگ تجاری، خدمه ای با استفاده از ابزارهای گره زدن خودکار با باتری می توانند به 2-3 برابر سرعت گره زدن خدمه با استفاده از قلاب های دستی، با پیچش محکم تر و خستگی کمتر دست.
قلاب های کراوات دستی
قلاب دستی استاندارد یک ابزار میله ای خم شده ساده است که معمولاً 8 تا 10 اینچ طول دارد. همچنین قلابهای سرعتی با لوله چرخان وجود دارد که به سیم اجازه میدهد تا با چرخاندن دسته به جای تکان دادن مچ، پیچ بخورد - اینها خستگی دست را در کارهای بزرگ به میزان قابل توجهی کاهش میدهند. قلابهای دستی نیازی به منبع برق ندارند و در هر شرایطی کار میکنند، و در مکانهای تنگ یا ناخوشایند که ابزار خودکار در آن جا نمیشود، به ابزار برگشتی تبدیل میشوند.
ابزارهای گره زدن خودکار با باتری
ابزارهای تولیدکنندگانی مانند MAX، Makita و DEWALT از سیم پیچ های از پیش بارگذاری شده برای پیچاندن و پیچاندن کراوات در کمتر از یک ثانیه استفاده می کنند. اپراتور ابزار را در تقاطع میله قرار می دهد و ماشه را می کشد - بقیه کارها خودکار است. یک اپراتور با یک ابزار خودکار می تواند 200 تا 300 تای در ساعت را انجام دهد در مقایسه با 60 تا 100 در ساعت با قلاب دستی. این ابزارها یک افزایش بهره وری واقعی در ریختن دال های بزرگ، ساخت قفس پیش ساخته و پایه های حصیر هستند.
سیم پیچ های سیم برای این ابزارها معمولاً به صورت رول های 50 متری یا 120 متری در گیج های مطابق با مدل ابزار خاص فروخته می شوند. همیشه سازگاری سیم پیچ با برند ابزار را بررسی کنید - سیم پیچ های نامتناسب باعث گیر کردن و هدر رفتن سیم می شود.
ابزار بستن پنوماتیک
ابزارهای بستن پنوماتیک که در ساخت و سازهای آمریکای شمالی کمتر رایج است اما به طور گسترده در ژاپن و بخش هایی از اروپا استفاده می شود، سریعتر از گزینه های باتری دار هستند و نیازی به شارژ ندارند. آنها در کارخانه های پیش ساخته که در آن کمپرسور در محل وجود دارد، به خوبی کار می کنند. مبادله شلنگ هوا است که تحرک را در مقایسه با ابزارهای برقی بی سیم محدود می کند.
لوازم جانبی بتن پیش ساخته That Work With Your Rebar Cage
در تولید بتن پیش ساخته، قفس میلگرد فقط یک تقویت کننده ساختاری نیست، بلکه پلت فرمی است که ده ها لوازم جانبی بتن پیش ساخته قبل از ریخته گری متصل می شوند. این لوازم جانبی شامل درج های بالابر، اتصالات فرم، صفحات لنگر، تکیه گاه های مجرای الکتریکی، بلوک ها، آستین ها، و سخت افزار اتصال تعبیه شده است. نحوه بستن قفس میلگرد به طور مستقیم بر نحوه قرارگیری دقیق این لوازم جانبی تأثیر می گذارد.

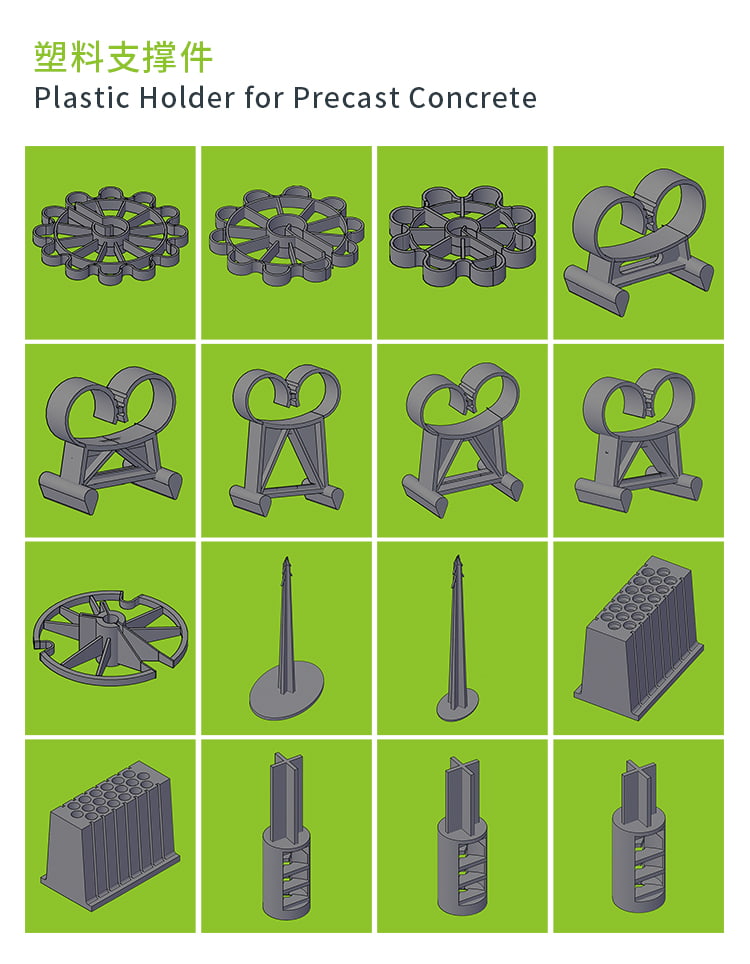

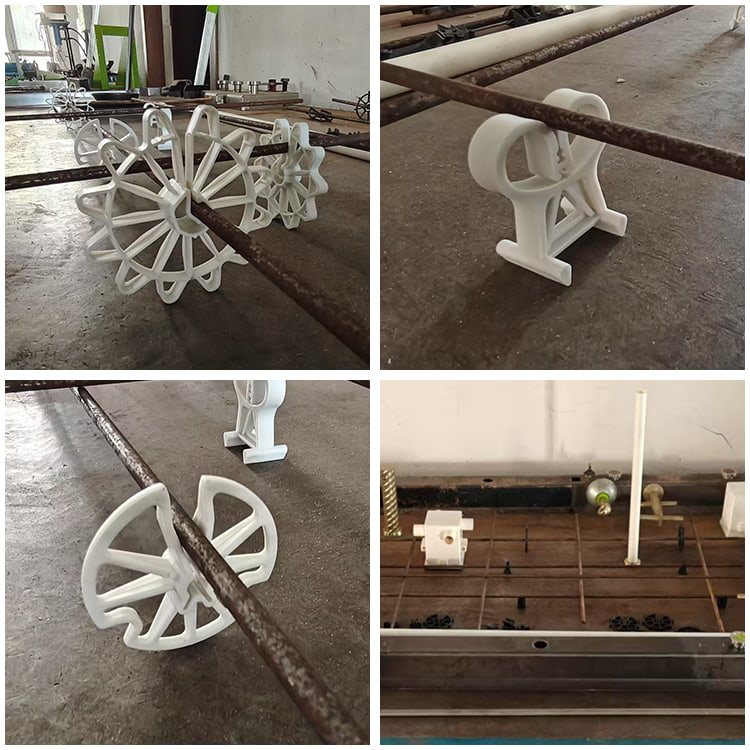

صندلی بار و میلگرد اسپیسر
صندلی های بار و اسپیسرها از جمله پرکاربردترین آنها هستند لوازم جانبی بتن پیش ساخته . آنها قفس میلگرد را در ارتفاع صحیح بالای قالب (پوشش پایین) و دور از وجوه عمودی (پوشش جانبی) نگه می دارند. حداقل الزامات پوشش بتنی تحت ACI 318 برای اعضای پیش ساخته که در معرض آب و هوا قرار نگرفته اند معمولاً می باشد 3/4 اینچ برای دال ها و دیوارها و 1.5 اینچ برای تیرها و ستون ها ، اما بسیاری از پیش ساخته ها پوشش بیشتری را برای دوام مشخص می کنند.
- صندلی های نوار پلاستیکی: سبک وزن، مقاوم در برابر خوردگی، در ارتفاعات از 3/4 اینچ تا 4 اینچ موجود است. انتخاب استاندارد برای اکثر برنامه های پیش ساخته
- صندلیهای بلوک بتنی: در مواردی استفاده میشود که استحکام بارگذاری نقطهای پلاستیک باعث میشود صندلی به یک سطح نرم ضربه بزند. اغلب در دال های باربر زمین استفاده می شود
- جدا کننده سیم پیوسته: در طول یک میله برای حفظ پوشش جانبی در پانل های دیوار استفاده می شود. نصب سریعتر از صندلی های فردی است

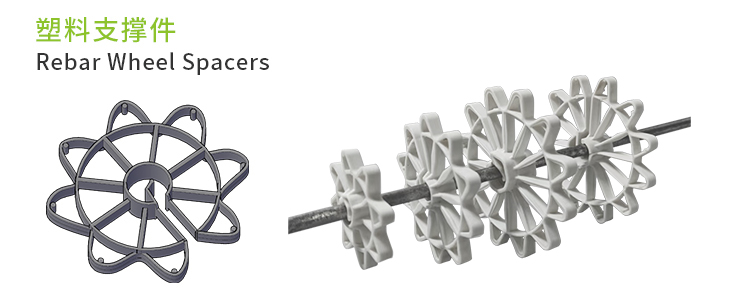

- جدا کننده های دایره ای (دونات): برای حفظ پوشش از سطوح عمودی شکل گرفته، مستقیماً روی میله گیره کنید. موجود در افزایش پوشش استاندارد 3/4، 1، 1.5، 2 و 3 اینچ
درج ها و لنگرهای بالابر
درج های بالابر یکی از مهم ترین دسته بندی های ایمنی لوازم جانبی بتن پیش ساخته است. آنها باید دقیقاً در داخل قفس میلگرد قرار گیرند و به طور ایمن به میله های مجاور بسته شوند تا از چرخش یا جابجایی در طول ریخته گری جلوگیری شود. یک درج بالابر که حتی یک اینچ از محل مشخص شده خود جابه جا می شود ممکن است خارج از منطقه تعبیه شده مورد نیاز خود قرار گیرد و به طور بالقوه ظرفیت بار نامی آن را کاهش دهد. 20-40٪ بسته به اثرات فاصله لبه.
الزامات کراوات معمولی برای درجهای بلند کردن: پایههای لنگر اینسرت با استفاده از بندهای شکل هشت یا بستهبندی و زینی به میلگرد مجاور بسته میشوند - نه بند بند. سازندگان درج معمولاً راهنماهای نصب را ارائه می دهند که حداقل نقاط اتصال را مشخص می کند، و این موارد باید به شدت دنبال شوند.
صفحات جاسازی شده و سخت افزار اتصال

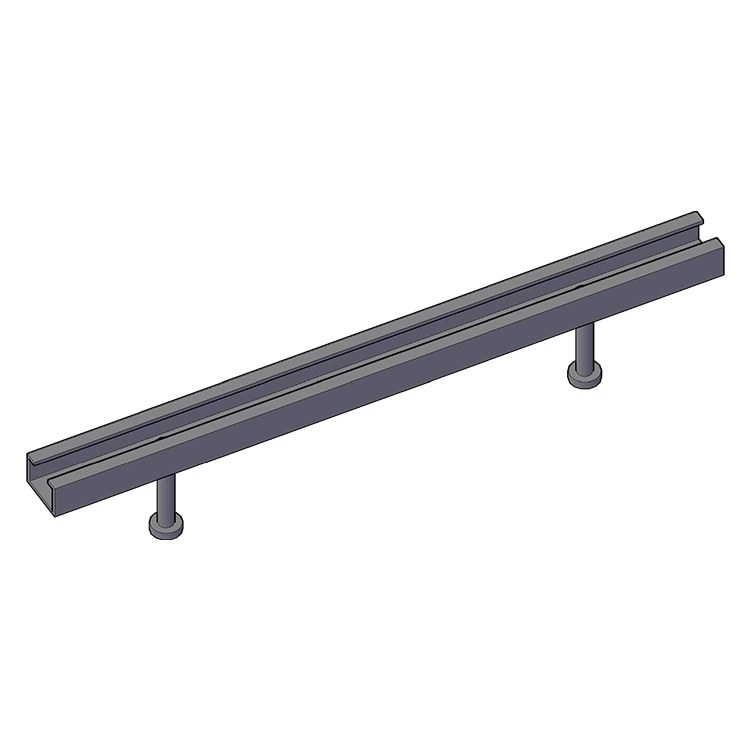

صفحات فولادی، ناودانی های جوشکاری شده و زوایای ساختاری تعبیه شده در اعضای پیش ساخته نیاز به میله های لنگر دارند که مستقیماً به لنگرهای صفحه و به قفس میلگرد بسته می شوند. الگوی کراوات باید به اندازه کافی سفت باشد که صفحه در هنگام لرزش نچرخد. صفحات بزرگتر از 6 اینچ مربع باید در حداقل چهار نقطه گره خورده و در هر گوشه گل میخ با عدد هشت گره خورده باشد.
کوپلرهای میلگرد مکانیکی
کوپلرهای میلگرد مکانیکی - که در اتصالات ساختمانی برای اتصال میلگردها از انتها به انتها استفاده می شود - یک دسته تخصصی از لوازم جانبی بتن پیش ساخته هستند که مستقیماً با فرآیند اتصال در تعامل هستند. هنگامی که کوپلرها نصب می شوند، میله ها در هر طرف اتصال باید به طور مستقل به قفس بسته شوند، قبل از اینکه کوپلر رزوه شود یا جاروب شود. کوپلرهای دارای گواهی ASTM A1034 باید 125% از استحکام تسلیم مشخص شده میله متصل را توسعه دهند. در تنش - آنها عناصر ساختاری واقعی هستند، نه فقط دارندگان موقعیت.
پوشش بتنی و بازرسی: اعدادی که مهم هستند
پوشش بتنی - فاصله از نزدیکترین سطح میله تا سطح خارجی بتنی - دفاع اولیه در برابر خوردگی آرماتور است. دستیابی به پوشش مشخص کاملاً به صندلی های میله ای که به درستی قرار گرفته اند و یک قفس میلگرد خوب بسته شده است که تحت نیروهای قرارگیری بتن منحرف نمی شود بستگی دارد.
| نوع عضو | شرایط قرار گرفتن در معرض | حداقل جلد (ACI 318) |
| دال، دیوار، تیرچه | در معرض آب و هوا نیست | 3/4 اینچ (19 میلی متر) |
| تیر، ستون | در معرض آب و هوا نیست | 1.5 اینچ (38 میلی متر) |
| دال، دیوار، تیرچه | در معرض آب و هوا (شماره 5 و کوچکتر) | 1.5 اینچ (38 میلی متر) |
| دال، دیوار، تیرچه | در معرض آب و هوا (شماره 6 و بزرگتر) | 2 اینچ (50 میلی متر) |
| تیر، ستون | در معرض آب و هوا | 2 اینچ (50 میلی متر) |
| پا زدن (ریخته به زمین) | در تماس با زمین | 3 اینچ (76 میلی متر) |
جدول 2: حداقل الزامات پوشش بتنی به ازای ACI 318 برای شرایط مختلف اعضا و قرار گرفتن در معرض
در طول بازرسی، رایجترین موارد عدم انطباق که توسط بازرسان کیفیت یافت میشود، پوشش ناکافی (میلههایی که روی فرم بدون صندلی قرار میگیرند) و اتصالات از دست رفته است که اجازه میدهد میلهها از هم جدا شوند. داده های صنعت از پیش ساخته ها نشان می دهد که تا 15٪ از پانل های رد شده شامل مسائل مربوط به پوشش هستند. که مستقیماً با فاصله ناکافی صندلی یا بستن نادرست قفس قابل ردیابی هستند.
چک لیست بازرسی عملی برای اتصال فولاد تقویت کننده:
- فاصله میله ها با نقشه ها در محدوده تحمل مطابقت دارد (معمولا /- 1 اینچ برای دال ها، /- 3/8 اینچ برای تیرها)
- صندلیها یا فاصلهدهندهها در فواصل مشخص شده در نقشههای قرار دادن وجود دارند (معمولاً هر ۴ فوت برای اسلبها)
- تمام طول های اتصال دامان درست و به طور کامل در سراسر منطقه همپوشانی گره خورده است
- دم های سیم کراوات به سمت داخل خم می شوند و به سمت سطح بیرون نمی زنند
- تمام لوازم جانبی تعبیه شده (درج، بشقاب، آستین) در حداقل نقاط اتصال مشخص شده به قفس بسته می شوند.
- بدون بند شل - هر تقاطع گره خورده تحت آزمایش فشار دست نگه می دارد
بستن فولاد تقویت کننده در تولید پیش ساخته: فرآیند و کنترل کیفیت
تولید بتن پیش ساخته از چند جهت مهم با ساخت و ساز ریخته گری در محل متفاوت است که بر نحوه مدیریت اتصال فولاد تقویت کننده تأثیر می گذارد. در یک کارخانه پیش ساخته، قفس ها بر روی میزهای مخصوص جیگ یا تخت های افقی ساخته می شوند، سپس به شکل هایی برای ریخته گری بلند می شوند. فرآیند ساخت قفس بسیار سیستماتیک است و اکثر کارخانهها از روشهای عملیاتی استاندارد (SOPs) استفاده میکنند که الگوهای اتصال، گیج سیم و قرار دادن لوازم جانبی را با جزئیات مشخص میکند.
ساخت قفس بر اساس جیگ
میزهای جیگ فولادی با پایه های پین قابل تنظیم به کارگران این امکان را می دهد که قفس های میلگرد را قبل از بلند کردن آنها در ابعاد دقیق قرار داده و ببندند. جیگ اطمینان حاصل می کند که فاصله میله ها و ابعاد کلی قفس قبل از اعمال هر سیم درست است. در یک کارخانه پیش ساخته با عملکرد خوب، ساخت قفس بر روی یک جیگ می تواند 60 تا 70 درصد رد ابعادی را کاهش دهد. در مقایسه با گره زدن در خود فرم.
پس از بسته شدن قفس روی جیگ، لوازم جانبی وصل میشوند: صندلیهای میله به میلههای پایینی بسته میشوند، درجهای بالابر به مکانهای مشخص شده سیمکشی میشوند و هر سختافزار تعبیهشده ایمن میشود. سپس قفس تکمیلشده بهعنوان یک واحد بلند میشود و به شکلی تنظیم میشود، جایی که ممکن است قبل از ریختهگری، جداکنندههای لبه و لوازم جانبی اضافه شود.
مستندسازی و قابلیت ردیابی
سازندگان پیش ساخته با کیفیت اسنادی را حفظ می کنند که هر مجموعه قفس را به نقشه های قرار دادن، لیست میله ها و کارگرانی که آن را ساخته اند ردیابی می کند. این فقط یک عمل خوب نیست - استانداردهایی مانند PCI MNL-116 (راهنمای کنترل کیفیت برای کارخانه ها و تولید محصولات بتنی پیش ساخته سازه ای) و بسیاری از مشخصات پروژه برای اجزای پل و ساختمان مورد نیاز است.
هنگامی که یک عدم انطباق یافت می شود - مثلاً یک بند مفقود در یک درج بالابر یا یک صفحه لنگر خارج از موقعیت - قابلیت ردیابی اسناد به سازنده اجازه می دهد تا علت اصلی را بررسی کند و روند را در آینده اصلاح کند. بدون آن، همان خطا تکرار می شود.
فرکانس کراوات در پیش ساخته با تولید بالا
لازم نیست هر تقاطع در قفس حصیر بسته شود. اکثر مشخصات و کتابچه راهنمای نصب میلگردهای تقویت کننده CRSI (موسسه فولاد تقویت کننده بتن) امکان اتصال تقاطع متناوب را در قفس های شبکه مسطح فراهم می کند، مشروط بر اینکه تقاطع های گره خورده در هر جهتی بیش از 18 اینچ از هم فاصله نداشته باشند. در عمل، گره زدن تمام تقاطع های محیطی و هر تقاطع داخلی دیگر قفسی تولید می کند که هندسه خود را بدون هزینه کار برای بستن هر گذرگاه حفظ می کند.
جایی که این قانون تغییر می کند: تمام تقاطع ها در 24 اینچ از یک اتصال ساختمانی، تمام تقاطع ها در منطقه تعبیه شده درج بالابر یا صفحه لنگر، و تمام تقاطع ها در اتصالات لبه باید به طور کامل بدون پرش بسته شوند.
اشتباهات رایج هنگام بستن فولاد تقویت کننده و نحوه اجتناب از آنها
سالها مشاهده میدانی و دادههای ممیزی با کیفیت از ساختوساز پیشساخته و ریختهشده در محل، بهطور مداوم مجموعهای از خطاها را نشان میدهد. شناخت آنها اولین قدم برای از بین بردن آنهاست.
بستن قفس های بزرگ
در قفسهای بزرگ - مثلاً یک قفس تیر پل 40 فوتی با صدها تقاطع - کارگران گاهی اوقات برای صرفهجویی در وقت از کراوات میگذرند. نتیجه قفسی است که روی جک ثابت به نظر می رسد اما وقتی توسط جرثقیل بلند می شود یا در هنگام لرزش بتن جابجا می شود گسترش می یابد. هرگونه حرکت میله در حین بتن ریزی دائمی است ; بتن هنگام سفت شدن میله را در هر جایی که ته نشین می کند قفل می کند. اصلاح یک استاندارد فرکانس پیوند است که توسط یک سرکارگر یا بازرس QC اجرا می شود و به صلاحدید فردی واگذار نمی شود.
دم سیم های بیرون زده
یک دم پیچ در سمت چپ و به سمت بیرون به سمت یک صورت فرم میتواند در طول ارتعاش به 1/4 اینچ از سطح بتن مهاجرت کند. هنگامی که بتن گیر می کند، دم آن زنگ می زند و سطح را در چند چرخه اول انجماد و ذوب لکه می کند. در پیش ساخته های معماری، این یک نقص نهایی است. در پیش ساخته سازه، نشان دهنده کنترل کیفیت ضعیف است. هر دم سیم باید به سمت داخل خم شود - یک ثانیه بیشتر طول می کشد و مشکل را به طور کامل برطرف می کند.
ارتفاع صندلی اشتباه
استفاده از ارتفاع نادرست صندلی میله به طور قابل توجهی در سایت هایی که چندین عنصر پیش ساخته با الزامات پوشش متفاوت در یک منطقه ساخته می شود، رایج است. قرار دادن صندلی ها بر اساس ارتفاع در سطل های دارای برچسب واضح و بررسی ارتفاع صندلی در مقابل نقشه قرار دادن قبل از شروع ساخت ساده ترین اقدام پیشگیرانه است. درک اشتباه از صندلی های 3/4 اینچی در مقابل صندلی های 1.5 اینچی از نظر بصری در طی یک قدم زدن سریع مشخص نیست. فقط در یک اندازه گیری فیزیکی نشان داده می شود.
اتصالات ناکافی در مکان های جانبی
همانطور که قبلا ذکر شد، درج های بالابر و صفحات تعبیه شده باید با بند هشت یا بسته بندی و زین بسته شوند، نه با بند بند. یک بند محکم در یک پایه لنگر درج بالابر می تواند تحت نیروهای قرارگیری بتن بچرخد. هنگامی که بتن سخت می شود، اینسرت ممکن است به جای عمودی زاویه دار باشد، که ظرفیت بار موثر آن را کاهش می دهد و به طور بالقوه باعث اتصال رزوه ای برای سخت افزار بالابر می شود.
نادیده گرفتن سازگاری با پوشش نوار
میلگرد با روکش اپوکسی به سیم کشی سازگار برای جلوگیری از خوردگی گالوانیکی در نقطه تماس نیاز دارد. سیم آنیل شده مشکی که به نوار پوشش داده شده با اپوکسی بسته شده است، یک سلول گالوانیکی کوچک در هر نوک یا نقطه تماس در پوشش ایجاد می کند. از سیم کشی با روکش اپوکسی یا گالوانیزه با میلگرد با روکش اپوکسی استفاده کنید همانطور که در ASTM A775 و استانداردهای مربوطه مشخص شده است. این جزئیات اغلب در این زمینه نادیده گرفته می شود، اما به صراحت در مشخصات پل و ساختار دریایی مورد نیاز است.
انتخاب لوازم جانبی بتن پیش ساخته برای عملکرد بلند مدت
انتخاب لوازم جانبی بتنی پیش ساخته - از صندلی های میله ای گرفته تا سیستم های بالابر - تأثیر مستقیمی بر مدت زمان عملکرد یک سازه پیش ساخته بدون تعمیر و نگهداری دارد. لوازم جانبی که در اثر بار خوردگی، تغییر شکل میدهند، یا بعد از سالها کارکرد از نظر ابعادی خراب میشوند، میتوانند یکپارچگی ساختاری اعضای خوشساخت را به خطر بیندازند.
انتخاب مواد برای صندلی های بار و فاصله
صندلی های میله ای پلاستیکی (پلی پروپیلن یا پلی اتیلن با چگالی بالا) استاندارد اکثر کارهای پیش ساخته و ریخته گری در محل هستند. آنها از نظر شیمیایی بی اثر هستند، خوردگی نمی کنند و در دمایی که در عمل آوری بتن با آن مواجه می شویم، از نظر ابعادی پایدار هستند. نگرانی مربوط به صندلی های پلاستیکی عملکرد بار نقطه ای زیر میلگرد سنگین است: میلههای شماره 11 و گروههای میلهای بزرگتر یا دستهبندی شده، میتوانند صندلیهای پلاستیکی دیواره نازک را ترک کنند. اگر فاصله صندلی بیش از حد گسترده باشد. از صندلی های سنگین با بار مورد انتظار استفاده کنید یا برای کاربردهای میله های بزرگ به صندلی های سیمی فولادی تغییر دهید.
صندلیهای میله سیمی فولادی برای قفسهای سنگین مناسب هستند و میتوانند بدون انحراف گستردهتر باشند، اما باید یا با روکش اپوکسی یا با حداقل پوشش 1.5 اینچی بالاتر از فرم قرار گیرند - صندلیهای فولادی برهنه روی یک صفحه قالب ظرف چند سال یک نقطه زنگ زدگی را به سطح بتن تلگراف میکنند.
رتبه بندی بار درج بالابر و فاکتورهای ایمنی
درج های بالابر باید بر اساس وزن عضو پیش ساخته، تعداد نقاط انتخاب، زاویه تسمه های بالابر و ضریب بار دینامیکی اعمال شده در حین عملیات برداشتن و چرخش انتخاب شوند. اکثر تولید کنندگان درج بالابر نیاز به یک حداقل ضریب ایمنی 4:1 در شرایط بار استاتیکی ، با فاکتورهای دینامیکی 2-3 اعمال شده برای محاسبه بارهای ضربه جرثقیل.
تعامل بین درج های بالابر و قفس میلگرد بسیار مهم است. درج که به درستی به میله های مجاور گره نخورده است، استحکام کامل تعبیه شدن خود را افزایش نمی دهد - ظرفیت شکست مخروط بتن به این بستگی دارد که درج در موقعیت طراحی خود با فاصله لبه و عمق جاسازی کافی نگه داشته شود. همیشه دستورالعملهای نصب سازنده را برای حداقل فاصله تا لبهها و سایر درجها بررسی کنید و قبل از شروع ساخت، آنها را در برابر نقشههای قرار دادن بررسی کنید.
سخت افزار اتصال جاسازی شده
صفحات جوش، ریل های گل میخ و زوایای ساختاری تعبیه شده در اعضای پیش ساخته به عنوان نقاط اتصال برای فولاد سازه ای ساخته شده در میدان، سیستم های روکش فلزی یا اعضای پیش ساخته مجاور عمل می کنند. الزامات دقت موقعیت آنها بسیار محدود است - تلورانسهای نصب میدانی برای اتصالات فولادی سازهای معمولاً /- 1/4 اینچ در پلان و ارتفاع است، که به این معنی است که صفحه تعبیهشده باید پس از انباشته شدن تمام تلورانسهای ساخت و نصب، در آن تلورانس قرار گیرد. بستن ناودانی های لنگر یا پایه های لنگر صفحات تعبیه شده به قفس میلگرد، و قرار دادن قفس با دقت روی صندلی های مدرج، نحوه حفظ این تحمل است.
خلاصه: بهترین روش ها برای بستن فولاد تقویت کننده در کارهای پیش ساخته و ریخته گری در محل
اصول بستن فولاد تقویت کننده پیچیده نیست، اما در هر مرحله از ساخت و قرار دادن قفس به توجه مداوم نیاز دارد. در اینجا نکات کلیدی آورده شده است:
- استفاده کنید سیم سیاه آنیل شده 16 تا 16.5 AWG برای کارهای استاندارد؛ مطابقت نوع سیم با پوشش میلگرد (سیم گالوانیزه یا اپوکسی با میلگردهای روکش دار)
- اتصالات زین یا شکل هشت را در مکانهای با حرکت بالا اعمال کنید - حلقههای قفس ستونی، اتصالات ساختمانی، اتصالات دامان، و نقاط لنگر جانبی تعبیهشده
- برای جلوگیری از مهاجرت به سمت سطح بتن، تمام دم های سیم را پس از پیچیدن به سمت داخل خم کنید
- استفاده کنید the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
- همه را گره بزنید لوازم جانبی بتن پیش ساخته (درج، بشقاب، آستین) در حداقل نقاط اتصال مشخص شده توسط سازنده با استفاده از کراوات شکل هشت یا بسته بندی و زین
- ابزارهای اتصال خودکار با باتری را برای کارهای با حجم بالا در نظر بگیرید - افزایش بهره وری و ثبات قابل توجه است
- قفس ها را قبل از قرار دادن با استفاده از یک چک لیست نوشته شده بازرسی کنید - پوشش، فاصله، طول اتصال، موقعیت لوازم جانبی، و دم کراوات
- در تولید پیش ساخته، روی میزهای جیگ بسازید و اسنادی را نگهداری کنید که از ردیابی و الزامات ممیزی کیفیت پشتیبانی می کند
یک قفس به خوبی گره خورده در ساختار تمام شده نامرئی است - دقیقاً همانطور که باید باشد. هدف بتنی است که دقیقاً همانطور که طراحی شده است، با آرماتورهایی که دقیقاً در جایی که قرار داده شده است، برای طول عمر طراحی کامل سازه باقی می ماند.
